Λέιζερ σταθεροποιημένης αντλίας FBG

Τα λέιζερ σταθεροποιημένης αντλίας Box Optronics Fiber-Bragg-Grating FBG είναι συμπαγείς δίοδοι λέιζερ που έχουν σχεδιαστεί για χρήση ως λέιζερ αντλίας. Οι συσκευασίες πεταλούδας περιέχουν ενσωματωμένο θερμοηλεκτρικό ψυγείο (TEC) και θερμίστορ. Η περιοχή της ίνας που σημειώνεται από ένα ζευγάρι μαύρων λωρίδων περιέχει μια σχάρα χαραγμένη στην ίνα, η οποία λειτουργεί ως ανακλαστήρας Bragg για να παρέχει ανάδραση στο λέιζερ. Ο σταθεροποιημένος σχεδιασμός FBG παράγει μια έξοδο που διευρύνεται φασματικά από δορυφορικές λειτουργίες. Ένα σταθεροποιημένο λέιζερ FBG δεν είναι ένα λέιζερ ενιαίας διαμήκους λειτουργίας. ενώ είναι σταθεροποιημένη ως προς τη συχνότητα, η καμπύλη απολαβής θα περιέχει πολλούς διαφορετικούς τρόπους λειτουργίας. Επιπλέον, αυτές οι σχάρες Bragg είναι σχετικά μη ευαίσθητες στη θερμοκρασία (<0,02 nm/°C). Θα πρέπει να σημειωθεί ότι για το λέιζερ με κοτσίδα SM, η διπλή διάταση που προκαλείται από το στρες στην ίνα μπορεί να αλλάξει το φάσμα εξόδου της διόδου λέιζερ. Λόγω των ιδιοτήτων της ίνας, τα λέιζερ PM-pigtailed δεν θα επηρεαστούν. Έχει χρησιμοποιηθεί ευρέως σε συστήματα DWDM, EDFA και CATV.

Το Box Optronics παρέχει πολλές επιλογές σε λέιζερ σταθεροποιημένης αντλίας FBG, έχουμε αντλία 974nm 976nm 200mW 400mW 600mW δίοδος λέιζερ πεταλούδας 14-PIN με ίνα Hi1060 SM ή ίνα PM Τα 976 nm παράγουν σταθεροποιητές Laser FBG0 με δυνατότητα εξόδου 976 nm. μια πλεξίδα ινών απλής λειτουργίας ή μεταξύ 100 και 700 mW με κοτσιδάκι ίνας που διατηρεί την πόλωση. Με φασματικό εύρος ζώνης <1 nm, είναι κατάλληλα για άντληση πυρήνων ινών με πρόσμειξη με Έρβιο, όπως ενισχυτές ινών με πρόσμειξη Erbium, ταλαντωτές κλειδώματος λειτουργίας και λέιζερ CW.

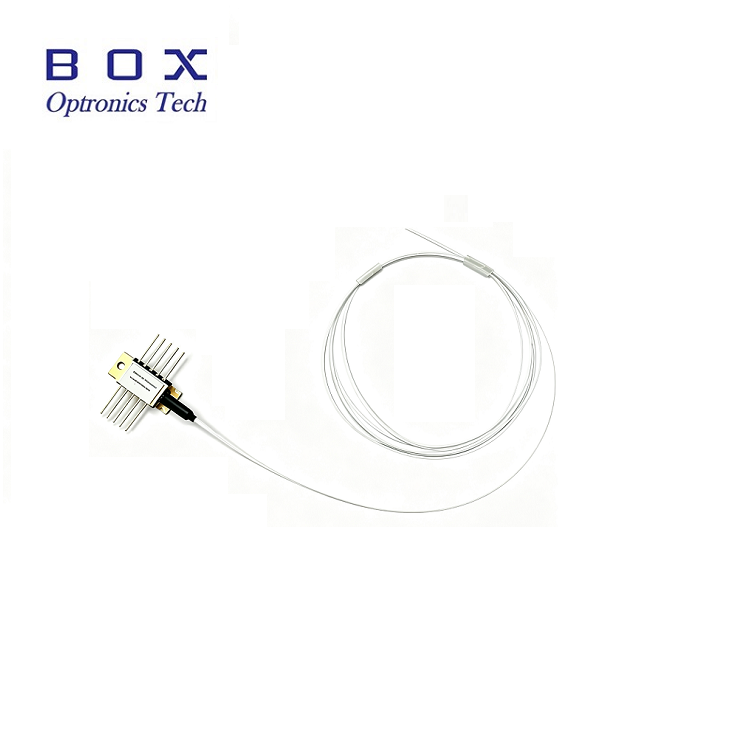

Τα λέιζερ σταθεροποιημένης αντλίας 980nm FBG χρησιμοποιούν επίπεδη κατασκευή με τσιπ στον υποφορέα. Το τσιπ υψηλής ισχύος είναι ερμητικά σφραγισμένο σε συσκευασία πεταλούδας 14 ακίδων χωρίς εποξειδικές και ροές και είναι εξοπλισμένο με θερμίστορ, θερμοηλεκτρικό ψυγείο και δίοδο παρακολούθησης. Η μονάδα αντλίας 980nm χρησιμοποιεί σταθεροποίηση FBG για να «κλειδώσει» το μήκος κύματος εκπομπής. Παρέχει φάσμα στενής ζώνης χωρίς θόρυβο, ακόμη και υπό αλλαγές στη θερμοκρασία, το ρεύμα κίνησης και την οπτική ανάδραση. Η επιλογή μήκους κύματος είναι διαθέσιμη για εφαρμογές που απαιτούν την υψηλότερη απόδοση στον έλεγχο του φάσματος με τις υψηλότερες διαθέσιμες δυνάμεις. Αυτή η ενότητα συμμορφώνεται με την απαίτηση Telcordia GR-468-CORE.
