Το λέιζερ αντλίας 980NM χρησιμοποιεί μια επίπεδη κατασκευή με τσιπ στο υποβρύχιο. Το τσιπ υψηλής ισχύος είναι ερμητικά σφραγισμένο σε ένα πακέτο πεταλούδας χωρίς εποξική και χωρίς ροή και εφοδιασμένο με θερμίστορ, θερμοηλεκτρικό ψυγείο και διόδους παρακολούθησης. Το λέιζερ αντλίας 980NM χρησιμοποιεί σταθεροποίηση FBG για να "κλειδώσει" το μήκος κύματος εκπομπής. Παρέχει ένα φάσμα στενής ζώνης χωρίς θόρυβο, ακόμη και υπό αλλαγές στη θερμοκρασία, το ρεύμα κίνησης και την οπτική ανατροφοδότηση. Πρόκειται για μια πηγή φωτός για έναν ενισχυτή ινών που χρησιμοποιείται στα δίκτυα οπτικής επικοινωνίας. Οι κύριοι τύποι ενισχυτών οπτικών ινών είναι EDFA και FRA.

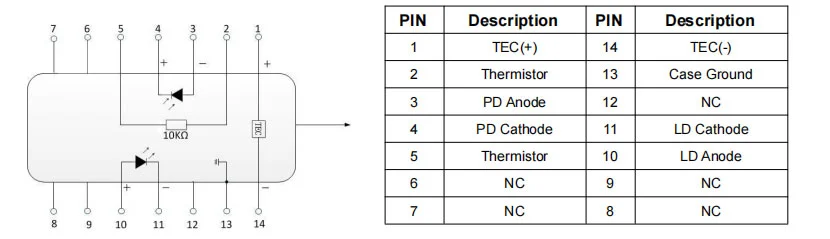

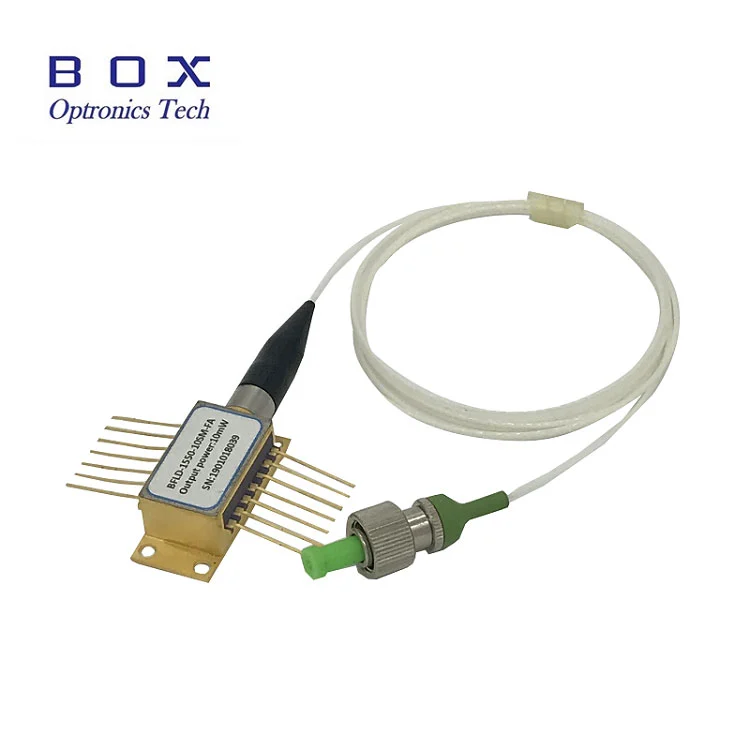

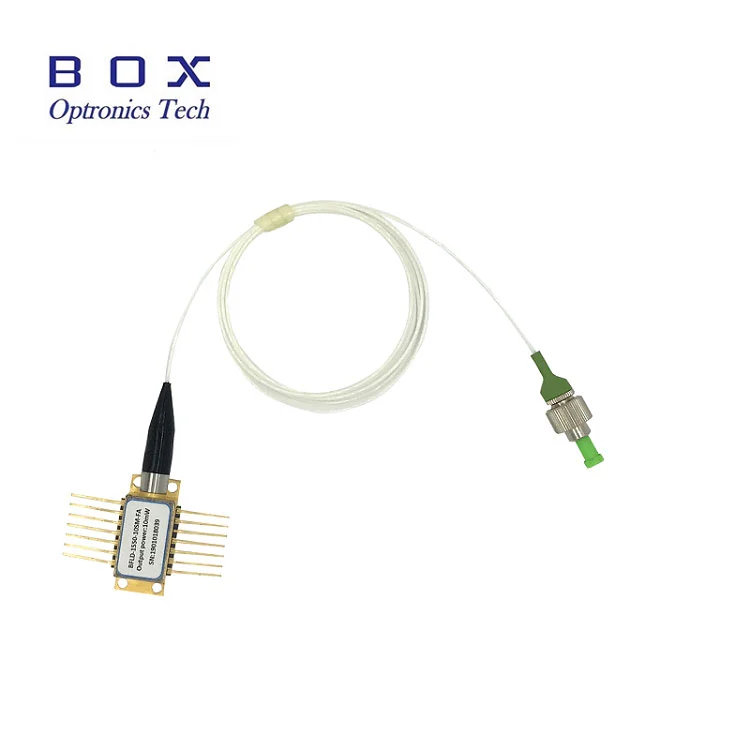

976NM 700MW Το πλέγμα της δίοδοι αντλίας αντλίας βρίσκεται στο HI1060 Pigtail για να σταθεροποιήσει το μήκος κύματος. Αυτή η δίοδος λέιζερ 14PIN BTF είναι διαθέσιμη με τροφοδοσία εξόδου χωρίς πρόσδεση μέχρι 700MW. Το μέγιστο ρεύμα προώθησης LD είναι <1200mA. Το Pigtail μπορεί με ένα χαλαρό σωλήνα 900um ή μόνο γυμνές ίνες.
● Λειτουργική ισχύς χωρίς πρόσκρουση έως 700MW.
● Πακέτο πεταλούδας χωρίς εποξειδική και χωρίς ροή με ίνες SM.
● Σταθεροποίηση πλέγματος Fiber Bragg.
● Διαθέσιμη επιλογή μήκους κύματος.
● Ενσωματωμένος δίδυμος θερμοηλεκτρικού ψύκτη, θερμίστορ και παρακολούθησης.
● Πυκνότητα πολυπλεξίας διαίρεσης πυκνού μήκους κύματος (DWDM) ενισχυτές ινών με προσκόλληση (EDFA).
● Μειωμένες αρχιτεκτονικές Count-Count EDFA.
● Κορυφές καλωδιακής τηλεόρασης πολύ μεγάλων αποστάσεων (CATV) και πολύ υψηλή κατανομή αριθμών κόμβων.
| Παράμετρος | Σύμβολο | Min. | Τύπος. | Μέγιστο. | Μονάδα | Σημειώσεις |
| Ρεύμα κατωφλίου | Με | - | 60 | 100 | α | CW |
| Ισχύς εξόδου | Pf | - | - | 700 | MW | Αν (bol) <1000mA |
| LD προς τα εμπρός ρεύμα | ΑΝ | - | 1100 | 1200 | α | PF = ονομαστική ισχύ |
| Δωρεάν δύναμη | Κιμά | 450 | - | - | MW | > = 1.2*Αξιολογημένη ισχύς |
| Ρεύμα δωρεάν ρεύματος | Kink | > = 1.2*αν (bol) | α | [1] | ||
| LD προς τα εμπρός τάση | VF | - | - | 2.5 | V | PF = ονομαστική ισχύ |
| Κεντρικό μήκος κύματος | λC | 973 | 974 | 975 | nm | Κορυφή, pf = ονομαστική ισχύ |
| λc | 975 | 976 | 977 | |||
| Στροφή μέγιστου μήκους κύματος | △ λπ/△ Tamb | - | - | 0.02 | NM/℃ | Τ: FBG Temp. |
| Πλάτος φάσματος | △ λ | - | - | 1 | nm | Rms@-13db |
| Σταθερότητα φάσματος | -0,5 | - | 0.5 | nm | PF = ονομαστική ισχύ, t = 60s | |
| Παρακολούθηση της ανταπόκρισης | ΕΜΒΟΛΙΑΣΜΟΣ | - | 8 | 20 | ήταν / MW | VPD = 5V, PF = ονομαστική ισχύς |
| Παρακολούθηση σταθερότητας απόκρισης | - | - | 20% | - | @All θερμοκρασία λειτουργίας | |
| Παρακολουθήστε το σκοτεινό ρεύμα | ταυτότητα | - | - | 50 | ναρ | VPD = 5V |
| Ρεύμα TEC | ITEC | - | - | 2 | A | TCase = 75 ℃ |
| Τάση TEC | VTEC | - | - | 3.5 | V | TCase = 75 ℃ |
| Τροπική κατανάλωση ρεύματος TEC | P | - | - | 5 | W | TCase = 75 ℃ |
| Σταθερότητα ισχύος> 20MW 10-20MW 3.5-10MW |
- | - | - |
0.2 0.5 1 |
ϋΒ | Peak-to-Peak, T = 60s, DC έως 50kHz δειγματοληψία, TC = 25 ℃ |
| Σφάλμα παρακολούθησης | Ο | -0,5 | - | 0.5 | ϋΒ | TC = -5 ~ 75 ℃, αναφέρεται στο [2] |
| Αντίσταση θερμίστορ | Ρι | 9.5 | 10 | 10.5 | Είδος | Tstg = 25 ℃ |
| Θερμίστορ Β σταθερά | Βολή | - | 3900 | - | k | Tstg = 25 ℃ |
Όλα τα προϊόντα έχουν δοκιμαστεί πριν από την αποστολή.
Όλα τα προϊόντα έχουν εγγύηση 1-3 ετών. (Μετά την περίοδο εγγύησης ποιότητας άρχισε να χρεώνει κατάλληλη αμοιβή συντήρησης.)
Εκτιμούμε την επιχείρησή σας και προσφέρουμε μια στιγμιαία πολιτική επιστροφής 7 ημερών. (7 ημέρες μετά τη λήψη των στοιχείων) ·
Εάν τα αντικείμενα που αγοράζετε από το κατάστημά μας δεν έχουν τελειοποιημένη ποιότητα, δηλαδή δεν εργάζονται ηλεκτρονικά με τις προδιαγραφές των κατασκευαστών, απλά τα επιστρέψτε σε εμάς για αντικατάσταση ή επιστροφή χρημάτων.
Εάν τα στοιχεία είναι ελαττωματικά, ενημερώστε μας εντός 3 ημερών από την παράδοση.
Οποιαδήποτε αντικείμενα πρέπει να επιστραφούν στην αρχική τους κατάσταση για να πληρούν τις προϋποθέσεις για επιστροφή χρημάτων ή αντικατάσταση.
Ο αγοραστής είναι υπεύθυνος για όλο το κόστος αποστολής.
Ε: Ποιος τύπος σύνδεσης μπορώ να επιλέξω;
Α: FC/ APC. SC/ APC; Χωρίς σύνδεση ...
Ε: Είναι διαθέσιμος ο χαλαρός σωλήνας;
A: Το Optronics του κουτιού μπορεί να παρέχει το χαλαρό σωλήνα 900um για να προστατεύσει τις ίνες του Pigtail.
