Variable Optical Attenuator (VOA): Ορισμός, αρχές εργασίας και ανάλυση εύρους εφαρμογής

Στον τομέα της οπτικής επικοινωνίας, το Variable Optical Attenuator (VOA) διαδραματίζει απαραίτητο ρόλο. Ως βασικό στοιχείο για τη ρύθμιση της οπτικής ισχύος, η VOA όχι μόνο εγγυάται τη σταθερή μετάδοση οπτικών σημάτων αλλά βελτιώνει επίσης τη συνολική απόδοση του συστήματος.

I. Ορισμός μεταβλητού οπτικού εξασθενητή

Ένας μεταβλητός οπτικός εξασθενητής είναι μια παθητική οπτική συσκευή που έχει σχεδιαστεί για να επιτυγχάνει ελεγχόμενη εξασθένηση της οπτικής ισχύος. Προσαρμόζει με ακρίβεια την ενέργεια των οπτικών σημάτων για να ανταποκρίνεται στις απαιτήσεις διαφόρων σεναρίων εφαρμογής. Τα VOA χωρίζονται κυρίως σε δύο κατηγορίες: Μηχανικοί μεταβλητοί οπτικοί εξασθενητές (MVOA) και Ηλεκτρικοί μεταβλητοί οπτικοί εξασθενητές (EVOA). Τα MVOA πραγματοποιούν εξασθένηση της οπτικής ισχύος μέσω χειροκίνητης ρύθμισης, ενώ τα EVOA αλλάζουν τα επίπεδα εξασθένησης εφαρμόζοντας ηλεκτρικά σήματα οδήγησης, προσφέροντας εξαιρετική ακρίβεια ρύθμισης και ευελιξία.

II. Αρχές εργασίας μεταβλητών οπτικών εξασθενητών

Οι VOA υιοθετούν ένα ευρύ φάσμα μηχανισμών εργασίας, που περιλαμβάνουν κυρίως μηχανικούς, μαγνητοοπτικούς, υγρούς κρυστάλλους, MEMS (Micro-Electro-Mechanical System), θερμοοπτικούς και ακουστικο-οπτικούς τύπους.

1. Μηχανικός τύπος: Η οπτική ισχύς στη διαδρομή φωτός ρυθμίζεται με κινούμενα εξαρτήματα που εμποδίζουν το φως, όπως φύλλα ή κώνοι. Αυτός ο σχεδιασμός διαθέτει απλή δομή αλλά σχετικά χαμηλή ακρίβεια προσαρμογής και ευελιξία.

2. Magneto-optic Type: Η εξασθένηση της φωτεινής ενέργειας πραγματοποιείται με τη μόχλευση των αλλαγών στις οπτικές ιδιότητες των ουσιών κάτω από μαγνητικά πεδία, δηλαδή το φαινόμενο μαγνητο-οπτικής περιστροφής. Αυτός ο τύπος προσφέρει υψηλή ακρίβεια και σταθερότητα, αλλά έχει υψηλότερο κόστος.

3. Τύπος υγρών κρυστάλλων: Με βάση το φαινόμενο διπλής διάθλασης που προκύπτει από την ανισοτροπία του δείκτη διάθλασης των υγρών κρυστάλλων, εφαρμόζεται ένα εξωτερικό ηλεκτρικό πεδίο για να αναπροσανατολίσει τα μόρια υγρών κρυστάλλων, ρυθμίζοντας έτσι τη μετάδοση του φωτός. Τα VOA υγρών κρυστάλλων διαθέτουν γρήγορη ταχύτητα απόκρισης και μεγάλο εύρος εξασθένησης.

4. Τύπος MEMS: Οι μικρο-καθρέφτες που κατασκευάζονται με μικρο-ηλεκτρο-μηχανική τεχνολογία γέρνουν μέσω ηλεκτροστατικής δύναμης για να ρυθμίσουν την ένταση του ανακλώμενου φωτός. Τα MEMS VOA χαρακτηρίζονται από μικρό μέγεθος, μικρό βάρος και υψηλό επίπεδο ολοκλήρωσης.

5. Θερμοοπτικός τύπος: Τα επίπεδα εξασθένησης διαμορφώνονται μέσω διακυμάνσεων στις οπτικές ιδιότητες του υλικού (π.χ. δείκτης διάθλασης) κάτω από πεδία θερμοκρασίας. Τα θερμοοπτικά VOA έχουν απλή δομή και χαμηλό κόστος, ωστόσο υποφέρουν από χαμηλή ταχύτητα απόκρισης.

6. Ακουστοοπτικός τύπος: Τα υπερηχητικά κύματα δημιουργούν περιοδική καταπόνηση μέσα στους ακουστικοοπτικούς κρυστάλλους, προκαλώντας περιοδικές διακυμάνσεις στον δείκτη διάθλασης για τη ρύθμιση των ακτίνων φωτός. Τα ακουστικά οπτικά VOA προσφέρουν γρήγορη ταχύτητα συντονισμού και εξαιρετική σταθερότητα.

III. Πεδίο εφαρμογής μεταβλητών οπτικών εξασθενητών

Τα VOA αναπτύσσονται ευρέως σε οπτικές επικοινωνίες, ανίχνευση οπτικών ινών, οπτικά όργανα και άλλα πεδία.

1. Οπτικές επικοινωνίες: Εξισορροπήστε την ένταση των οπτικών σημάτων στα διάφορα κανάλια για να διατηρήσετε σταθερή ποιότητα σήματος. προσαρμόστε την ισχύ του οπτικού σήματος για προσαρμογή σε διαφορετικές αποστάσεις μετάδοσης και προδιαγραφές δέκτη.

2. Ανίχνευση οπτικών ινών: Προσομοίωση εντάσεων οπτικού σήματος κάτω από διαφορετικές περιβαλλοντικές συνθήκες για δοκιμή και επαλήθευση της απόδοσης και της αξιοπιστίας του συστήματος.

3. Οπτικά όργανα: Εφαρμόζεται σε συσκευές λέιζερ, μετρητές φωτονίων, φασματόμετρα, οπτικά μικροσκόπια και άλλο εξοπλισμό για τον έλεγχο της έντασης και της ροής του οπτικού σήματος για ακριβή αποτελέσματα μέτρησης.

Είδη	Παράμετροι	Μονάδα
Εύρος μήκους κύματος λειτουργίας	O band /C band/L band/Full band/άλλοι	nm
Τύπος εξασθένησης	Φωτεινό ή Σκοτεινό	-
Εύρος εξασθένησης	≥15/20/30/40	dB
Απώλεια εισαγωγής	≤0,7	dB
Ανάλυση εξασθένησης	Συνεχής	dB
Απώλεια επιστροφής	≥45	dB
Τύπος ινών	SMF-28e	-
Χρόνος απόκρισης (10-90% οπτική ισχύς)	≤5	ms
Τάση οδήγησης	5/6.5	V
Δύναμη οδήγησης	≤5	mW
Απώλεια εξαρτώμενης από πόλωση	≤0,2@ 10dB , ≤0,5 @<20dB att.	dB
Απώλεια εξαρτώμενης από το μήκος κύματος	≤0,6@ 10dB , ≤1,0 @<20dB σε διάστημα 20nm	dB
Μέγιστη οπτική ισχύς	≤500	mW
Θερμοκρασία λειτουργίας	-0~+70	°C
Θερμοκρασία αποθήκευσης	-40~+85	°C
Τύπος σύνδεσης	Προσαρμοσμένο	-

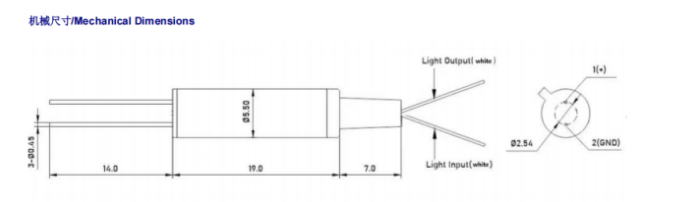

Μέγεθος συσκευασίας	Φ5,5xL19	mm

EVOA

Παράμετρος	1310	1550	1310/1550	850/1310
Τύπος (nm)	1310	1550	1310/1550	850/1310
Μήκος κύματος (nm)	1310±50	1550±50	1260~1650	850/1310±40
Εύρος εξασθένησης (dB)	0,8~60	0,8~60	0,8~60	0,8~60
Αρχική απώλεια (dB)	≤0,8	≤0,8	≤0,8	≤0,8
Απώλεια επιστροφής (dB)	≥50	≥50	≥50	≥30
Τύπος ινών	SMF-28e	SMF-28e	SMF-28e	50/125 ή 62,5/125mm
PDL(dB)	≤0,15	≤0,15	≤0,15	-

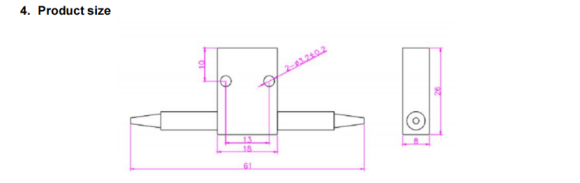

Διάσταση (mm)	26×18×8	26×18×8	26×18×8	26×18×8
Θερμοκρασία λειτουργίας (℃)	0~+70	0~+70	0~+70	0~+70
Θερμοκρασία αποθήκευσης (℃)	-40~+85	-40~+85	-40~+85	-40~+85

MVOA
