Αρχή του λέιζερ εξαιρετικά στενού εύρους γραμμής

Λέιζερ εξαιρετικά στενού εύρους γραμμήςείναι πηγές φωτός λέιζερ με εξαιρετικά στενά φασματικά πλάτη γραμμής, που συνήθως φτάνουν το εύρος kHz ή ακόμα και Hz, πολύ μικρότερο από τα συμβατικά λέιζερ (συνήθως στην περιοχή MHz). Η βασική τους αρχή είναι να καταστέλλουν το θόρυβο της συχνότητας λέιζερ και τη διεύρυνση του εύρους γραμμής μέσω διαφόρων τεχνικών μέσων, επιτυγχάνοντας έτσι εξαιρετικά υψηλή μονοχρωματικότητα και σταθερότητα συχνότητας.

Κύρια Λειτουργική Αρχή

1. Βασική αρχή ταλάντωσης λέιζερ:

Όπως τα συμβατικά λέιζερ,λέιζερ εξαιρετικά στενού εύρους γραμμήςβασίζονται στην αρχή της διεγερμένης εκπομπής ακτινοβολίας και αποτελούνται από ένα μέσο απολαβής, μια κοιλότητα συντονισμού και μια πηγή αντλίας. Το μέσο απολαβής υφίσταται αναστροφή πληθυσμού υπό τη δράση της πηγής αντλίας και η ταλάντωση λέιζερ δημιουργείται μέσω της επιλογής συχνότητας της κοιλότητας συντονισμού.

2. Τεχνολογίες συμπίεσης εύρους γραμμής πυρήνα:

Σχεδίαση εξαιρετικά μεγάλης κοιλότητας συντονισμού: Αυξάνοντας το μήκος της κοιλότητας συντονισμού (π.χ. χρησιμοποιώντας μια κοιλότητα δακτυλίου ή μια κοιλότητα δακτυλίου ινών), η μακρύτερη οπτική διαδρομή βελτιώνει την επιλεκτικότητα συχνότητας και καταστέλλει τα στοιχεία συχνότητας εκτός συντονισμού.

Κοιλότητα συντονισμού High-Q: Η χρήση οπτικών εξαρτημάτων χαμηλών απωλειών (όπως ίνες εξαιρετικά χαμηλής απώλειας και φακοί υψηλής ανακλαστικότητας) για την κατασκευή μιας κοιλότητας συντονισμού υψηλής ποιότητας (Q) μειώνει τη διεύρυνση του εύρους γραμμής που προκαλείται από απώλειες εντός της κοιλότητας. Τεχνολογία ενεργητικής σταθεροποίησης συχνότητας: Χρησιμοποιώντας τεχνικές κλειδώματος φάσης (PLL) και Pound-Drever-Hall (PDH), η συχνότητα λέιζερ κλειδώνεται σε ένα πρότυπο αναφοράς υψηλής σταθερότητας (όπως γραμμές ατομικής μετάβασης, Fabry-Perot etalons και πλέγματα Bragg ινών), αντισταθμίζοντας τη μετατόπιση συχνότητας σε πραγματικό χρόνο.

Καταστολή πηγής θορύβου: Μια πηγή αντλίας χαμηλού θορύβου, ο έλεγχος θερμοκρασίας και ο ανθεκτικός σε κραδασμούς σχεδιασμός χρησιμοποιούνται για τη μείωση των παρεμβολών στη συχνότητα του λέιζερ από εξωτερικούς παράγοντες όπως μηχανικούς κραδασμούς, διακυμάνσεις θερμοκρασίας και θόρυβο ρεύματος.

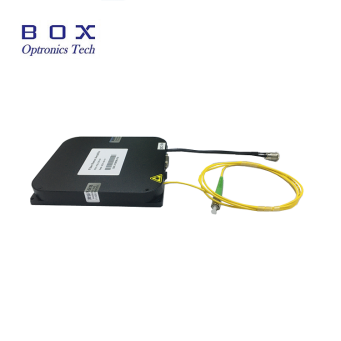

Box Optronicsμπορεί να παρέχει 1064nm και 1550nmΕξαιρετικά στενό πλάτος γραμμής ≤ 3 kHz CW Fiber Laser.
